1 產品概述
ZTOP40 是一款精密、雙通道放大器，具有軌到軌輸出。 該器件保證可采用 3 V 至 36 V 電源供電，并保證可在極高的溫度下工作。ZTOP40 非常適合要求交流和直流精密性能的應用。 額定工作溫度范圍為-40℃至+210℃。
2 產品特點
| 軌到軌輸入/輸出
| -3dB閉環帶寬：12MHz
| 低失調電壓：250μV
| 單位增益穩定
| 低噪聲：4nV/√Hz（1kHz，典型值）
3 電氣特性
除非另有說明：Vs=±5V，Ta=25℃ | |||||
參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
-3dB帶寬 | VOUT=2 Vp-p | 12 | MHz | ||
輸入電壓噪聲 | f=1KHz | 4 | nV/√Hz | ||
輸入電流噪聲 | f=1KHz | 1.6 | pA/√Hz | ||
輸入失調電壓 | -500 | 250 | 500 | μV | |
失調電壓溫漂 | -40~+210℃ | 0.5 | μV/℃ | ||
輸入偏置電流 | -17 | -11 | -14 | μA | |
輸入偏置電流漂移 | 3 | nA/℃ | |||
開環增益 | VOUT=-4V至+4V | 100 | dB | ||
共模輸入電阻 | 10 | MΩ | |||
差模輸入電阻 | 10 | KΩ | |||
共模輸入電容 | 3 | pF | |||
差模輸入電容 | 11 | pF | |||
共模輸入電壓范圍 | -4.9 | 4.1 | V | ||
共模抑制比 | VCM=-2V至+2V | -92 | -120 | dB | |
輸出電壓范圍 | -4.85 | 4.85 | V | ||
輸出電流 | 80 | mA | |||
電源電壓范圍 | 3 | 10 | V | ||
電源抑制比 | +Vs=4V至6V，-Vs=-5V | -96 | -125 | dB | |
靜態電流 | 每個放大器 | 3.2 | mA | ||
電源電流 | Vs=+10V | 4 | mA | ||
4 外形尺寸

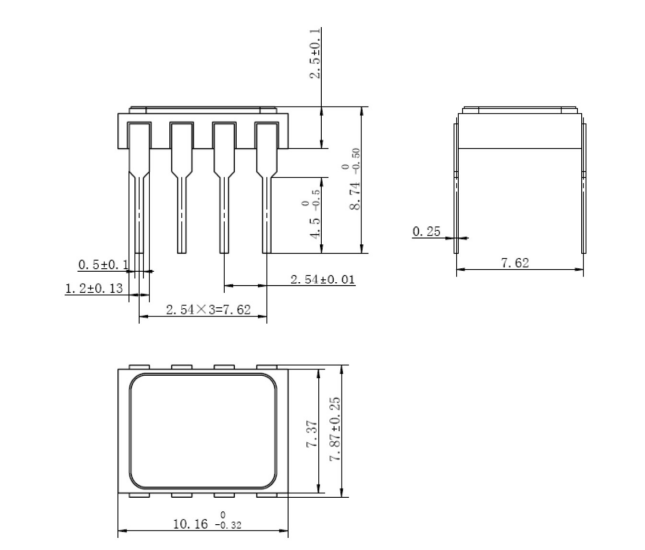

直插式
表貼式
