1. 產品介紹

LMP5系列DC-DC高溫電源，設計工作環境溫度175℃，是專門針對高溫作業環境開發的產品。主要應用領域石油勘測井下儀器、石油鉆井井下儀器、地球物理探測儀器。

2. 技術指標

l 工作環境溫度：-55℃～+175℃ ，最高殼溫： +185℃。

l 輸入電壓：10～30V，16～48V，24～72V，24V~100V ，36～108V，70～210V

l 輸出電壓：最多3路，3.3V， 5V， 9V， 12V， 15V，24V ，36V

l 輸出紋波及噪聲：70mVp-p

l 輸出功率： 5W（殼溫185℃功率無降額）。

l 輸出精度：±2%。

l 負載調整率：2%。

l 交叉調整率：雙路輸出，典型±3%（主路50%帶載，輔路10%-100%帶載）

l 溫度穩定性：±2%（-55℃~175℃）

l 線性調整率：±0.1%(10%線性變化)

l 過沖幅度：10%（輸入電壓階躍和負載電流階躍）

l 瞬態恢復時間：50ms（輸入電壓階躍和負載電流階躍）

l 抗震性：40G，0~800Hz。

l 轉換效率：75﹪~88%

l 靜態功耗：最大 0.3W。

l 輸入和輸出之間的隔離電壓：1000VDC。

l 開關頻率：300KH_Z±5%（-55℃~175℃）

l 機械尺寸：L:33.2mm × W:22.2mm × H:8.5mm

l 使用壽命：殼溫150℃ 4000小時、殼溫175℃ 2000小時，殼溫185℃ 1000小時

3. 工作原理

LMP5系列高溫DC-DC模塊采用高頻變換工作模式，把直流電源逆變成高頻電源。

通過隔離變壓器實現輸入與輸出電氣隔離，然后經過整流電路將高頻電源轉換成直流輸出。

高頻變換電路實現了轉換效率高、體積小、重量輕的目的。

4. 引腳定義

LMP5系列模塊引腳定義：表1（輸出間共地）

表2（輸出間隔離）

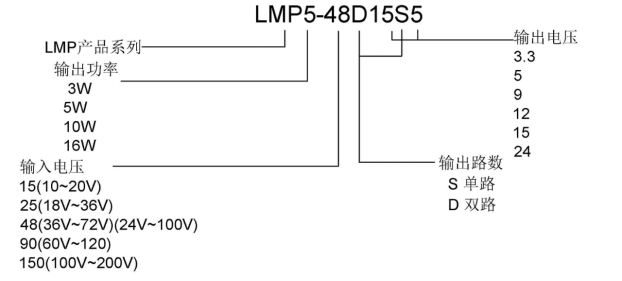

5. 選型指南

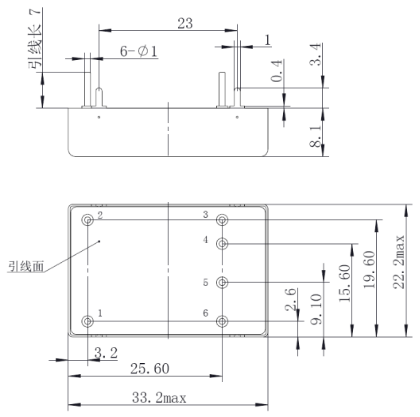

6. 外形尺寸圖

7. 安裝要求

模塊外殼有4個輔助固定插針，做PCB封裝時留出相對應焊盤增強模塊抗震性能，如不適用可剪掉。

8. 注意事項

模塊內部輸入電源未加極性防反接保護二極管，切記不要把輸入電源極性接反，否則會造成模塊損壞。
