一、概述
FPGA主控電路JLH210279可以實現時鐘分頻功能,給I/F電路提供頻標信號;可以實現I/F電路輸出的脈沖信號的定時計數功能;可以采集I/F電路的環境溫度,并根據標定結果進行線性補償和溫度補償。
二、電氣特性
1、電路推薦工作條件如下
1)工作電壓:
電源電壓VS1:(+3. 3±0.05)V
電源電壓VS2:(+1.2±0.05)V
2)工作溫度范圍TA:-55℃~+125℃。
二、電特性
測試條件除非另有規定
VS1:3.3±0.05V;
VS2:1.2±0.05V;
-55℃≤TA≤125℃
序號 | 特性 | 符號 | 分組 | 極限值 | 單位 | |
最小值 | 最大值 | |||||
1 | 靜態電流 | IS | A1 | - | 50 | mA |
2 | I/O輸出頻率 | J10 | A1 | 3.8912K | 4.3008K | Hz |
J4 | A1,A2,A3 | 15.5648K | 17.2032K | Hz | ||
J5 | A1 | 7.7824K | 8.6016K | Hz | ||
J6 | A1 | 3.8912K | 4.3008K | Hz | ||
J7 | A1 | 1.9456K | 2.1504K | Hz | ||
J8 | A1 | 15.5648K | 17.2032K | Hz | ||
J9 | A1 | 7.7824K | 8.6016K | Hz | ||
J11 | A1 | 1.9456K | 2.1504K | Hz | ||
J12 | A1 | 15.5648K | 17.2032K | Hz | ||
J15 | A1,A2,A3 | 1.9456K | 2.1504K | Hz | ||
J16 | A1 | 15.5648K | 17.2032K | Hz | ||
J17 | A1 | 7.7824K | 8.6016K | Hz | ||
J18 | A1 | 3.8912K | 4.3008K | Hz | ||
J19 | A1 | 1.9456K | 2.1504K | Hz | ||
J20 | A1 | 15.5648K | 17.2032K | Hz | ||
J14 | A1 | 3.8912K | 4.3008K | Hz | ||
J13 | A1 | 7.7824K | 8.6016K | Hz | ||
3 | 復位(J27) | 復位時間trs | A1 | 120 | 290 | ms |
掉電復位電壓VRT | A1 | 2.50 | 2.70 | V | ||
4 | NORFLASH功能 | 擦除 | A7 | 擦除成功 | ||
寫 | A7 | 寫成功 | ||||
讀 | A7,A8 | 讀成功 |
三、外形尺寸

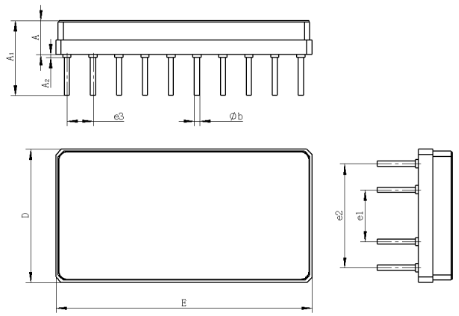

陶瓷外殼采用平行縫焊氣密封裝。封裝形式滿足GB/T 15138的規定,外殼型號管殼CPGA40-1,內部互聯方式為金絲鍵合,采用20μm和18μm的金絲。電路外殼外形尺寸見圖1的規定。單位:mm。
尺寸符號:
A:3.07~3.53
A1:6.92~7.68
A2:0.25~0.35
φb:0.41~0.49
D:12.80~13.20
E:24.80~25.20
e1:5.08
e2:10.16
e3:2.54
注:e1、e2、e3為互換性尺寸,由外殼制造及檢驗保證,本規范不做考核要求。
