1.功能概述
LIFS1系列電流頻率轉換電路，內置晶振，可將三路模擬電流的輸入信號轉換成周期性頻率信號，經溫度補償后輸出。
同時具有三路數字溫度信號采集（可選模擬溫度信號采集）功能，并對外提供高精度基準頻率輸出。頻率信號可采用TTL（5V邏輯，高電平有效）或RS422差分信號輸出。
2.電氣參數
電路具體技術指標如下表1。
序號 | 指標 | 單位 | 系列型號 | |||||
LG | LC | MG | MC | HG | HC | |||
1 | 量程 | mA | ±25/45/70/90/120 | |||||
2 | 最大輸出頻率 | kHz | 256K | 512K | 1024K | |||
3 | 零偏 | nA | 30/25mA | 30/20mA | 30/25mA | 30/20mA | 30/25mA | 30/20mA |
4 | 零偏一次通電穩定性 | ppm | ≤20 | |||||
5 | 零偏重復性 | ppm | ≤20 | ≤30 | ≤50 | |||
6 | 零偏溫度系數 | nA/℃ | ≤3 | ≤5 | ≤3 | ≤5 | ≤3 | ≤5 |
7 | 通道隔離度 | ppm | 10 | 25 | 10 | 25 | 10 | 25 |
8 | 標度因數非線性 | ppm | ≤15 | ≤30 | ≤25 | ≤50 | ≤50 | ≤100 |
9 | 標度因數溫度系數 | ppm/℃ | ≤1 | ≤3 | ≤1 | ≤3 | ≤1 | ≤3 |
10 | 標度因數非對稱性 | ppm | ≤30 | - | ≤30 | - | ≤30 | - |
11 | 標度因數一次通電穩定性 | ppm | ≤15 | |||||
12 | 標度因數重復性 | ppm | ≤30 | |||||
13 | 小信號偏差 （＜1mA） | pulse/s | ≤0.15 | ≤0.3 | ≤0.15 | ≤0.3 | ≤0.15 | ≤0.3 |
14 | 工作環境溫度 | ℃ | -55~+85 | |||||
15 | 模塊內集成電路質量等級 | W/J | ||||||
注：模塊內阻容感類質量等級不低于模塊類集成電路。
3.外形尺寸

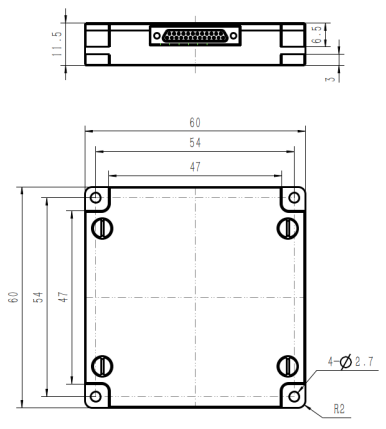

LIFS1系列電流頻率轉換電路的外形結構尺寸應滿足圖2的規定，單位mm。圖中未注公差尺寸，公差按照GB/T1804-92中規定的m級。
4.推薦工作條件
（1）VDD1=+15V±0.5V，穩態工作電流＜300mA；
（2）VEE1=-15V±0.5V，穩態工作電流＜300mA；
（3）VDD2=+5V±0.5V，穩態工作電流＜400mA；
（4）工作環境溫度：-55℃~+85℃；
（5）貯存環境溫度：-55℃~+150℃；
（6）相對濕度：不大于98%（25℃時）；
（7）大氣壓力：10Pa~101325Pa。
