一、概述

DLMIF164 IF變換電路由青島智騰微電子有限公司自主研制，主要應用于測量系統、自動控制系統及數模轉換系統中。該模塊基于電荷平衡式原理，集成了電流積分、閾值比較、恒流驅動、同步輸出等功能。可用于將單路模擬電流信號轉換成周期性頻率信號。

二、電氣特性

1、電路推薦工作條件如下

1）工作電壓：

VSS1=+15V±0.2V，穩態工作電流＜20mA；

VEE1=-15V±0.2V，穩態工作電流＜20mA；

VSS2=+5V±0.1V，穩態工作電流＜30mA；

VEE2=-5V±0.1V，穩態工作電流＜30mA；

2）工作溫度范圍TA：-55℃～+85℃。

2、電特性

三、外形尺寸

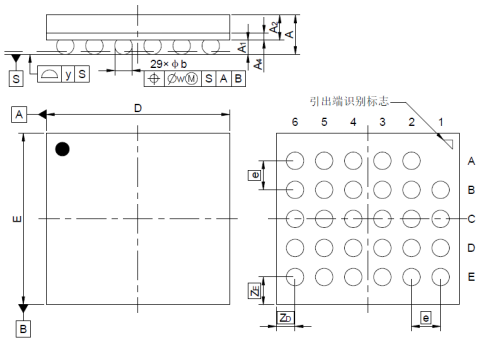

模塊采用厚膜工藝，塑封BGA封裝，管腳數29個，管腳采用鉛錫合金；外形尺寸如下圖所示的規定。單位：mm
