一、概述

JLH204208K-G熱電偶變換器電路,是由青島智騰微電子有限公司自主研制的100%國產化電路，用于溫度參數的測量，與AD590溫度傳感器配套使用。將熱電偶產生的熱電勢經冷端補償放大后，再由線性電路消除熱電勢與溫度的非線性誤差，經溫度電壓變換電路處理后輸出零點為0.2V滿量程為4.8V的線性電壓量。熱電偶變換器電路采用HTCC工藝，將冷端補償電路和輸出放大電路集成為一雙列直插陶瓷封裝電路，具有體積小，重量輕，穩定性好的優點，并能進行有效電磁屏蔽。

二、電氣特性

1、電路推薦工作條件如下

1）工作電壓：

電源電壓1：+15V±0.2V；

電源電壓2：-15V±0.2V；

2）工作溫度范圍TA：-45℃～+85℃。

2.電特性

功耗電流：≤30mA

輸出正向限幅電壓：≤6.3V

輸出負向限幅電壓：≥-0.9V

輸出阻抗：≤1KΩ

線性度：≤±1%F.S.

滿量程輸出：4.75~4.85V

零點輸出：150~250mV

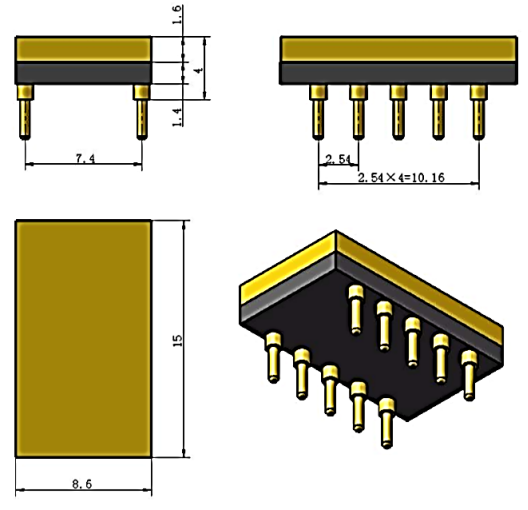

3.外形尺寸

如下圖所示：
